LCD videovægmontering

LCD-videovægbeslaget er et modulært metalstøttesystem, der er specielt designet til LCD-videovægge, bredt anvendt i scenarier med flere skærme, herunder sikkerhedsovervågning, konferencecentre, kommerciel reklame og trafikkommandocentre. Fremstillet af højstyrke koldvalsede stålplader med præcisions finjusteringsmekanismer, den understøtter vægmonteret og gulvstående installation, med uafhængig justering for hvert panel for at sikre ensartede splejsningsspalter og flad overflade. Direkte leveret af producenten, OEM-tilpasning er tilgængelig.

Tre centrale tekniske smertepunkter løst

1. Ujævne splejsningsspalter – 6-vejs finjustering, minimumsafstand op til 0,5 mm

2. Langsigtet nedhængning – Bundbærende beslag + flerpunkts kraftleje, ingen deformation inden for 8 år

3. Vanskelig vedligeholdelse – Uafhængig adskillelse af enkelt panel, udskiftning inden for 90 sekunder

Vejledning til valg af model

Hvorfor vælge vores LCD Video Wall Mount?

1. 6-vejs finjustering for præcis kontrol af splejsningsgab

Udstyret med vertikale, vandrette og front-bag 6-vejs justeringsmekanismer til trimning efter installation. Selv med ±5 mm vægborefejl kan splejsningsspalter indsnævres til 0,5–1,5 mm (afhænger af skærmkantens tykkelse).

Justeringsområde:

•Lodret:±8mm

•Vandret:±8mm

•For-bag: ±5 mm

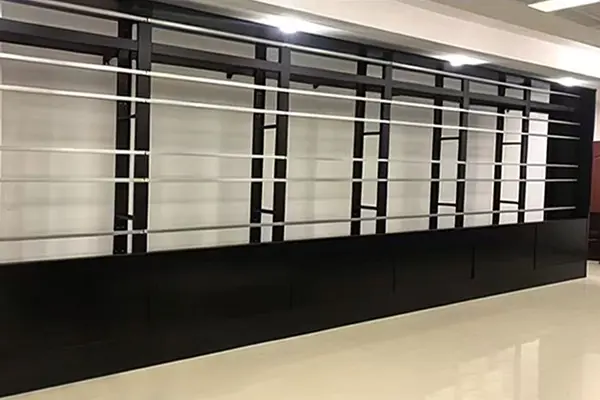

2. Modulær ramme til fleksibelt layout

Delt samlingsramme med præcisionspositioneringslåsestøtter:

• Landskabslayout med én række (1×N)

•Matrixlayout med flere rækker (M×N)

•Splejsning af portrætskærm (til digital skiltning)

•Blandet landskab og portræt layout

Max enkelt søjlehøjde: 4m (ca. 6 stk 46"/ 4 stk 55" paneler)

Ubegrænset horisontal forlængelse via flere søjlesæt side om side

3. Uafhængig adskillelse for ubesværet vedligeholdelse

Hvert panel er fastgjort med separate kroge. For defekt paneludskiftning eller inspektion af bageste ledninger:

✅Ingen grund til at afmontere tilstødende skærme

✅Enkeltmandsadskillelse inden for 90 sekunder

✅Ingen indvirkning på den samlede vægstabilitet

4. Bundbelastningsbeslag forhindrer nedbøjning

Et enkelt 55" panel vejer op til 35 kg. Almindelige monteringer er udelukkende afhængige af bagpåhæng, tilbøjelige til at vippe fremad og falde ned efter lang tids brug.

Denne montering tilføjer bundlastbeslag for at fordele panelvægten til tværbjælker med en sikker enkeltpanels belastningskapacitet på 80 kg og ingen deformation inden for 8 år.

5. Skjult kabelstyring for pænt udseende

Dedikerede kabelføringskanaler reserveret i rammen til adskilte ledninger med stærk og svag strøm:

HDMI-kabler, netværkskabler og strømkabler medfølger fuldt ud

Ingen synlige ledninger på forsiden af ​​videovæggen

Overholder brandkontrol- og sikkerhedsinspektionsstandarder

6. Dobbelt installationstilstand passer til alle vægtyper

Tekniske parametre

Installationstrin (vægmonteret til reference)

2 arbejdere påkrævet; en videovæg med 4 paneler tager omkring 2 timer

Vægmonteret installationstrin

1. Måling og positionering: Marker borepositioner på væggen pr. splejsningslayouttegning, kalibrer med niveaumåler

2. Fastgør tværbjælker: Installer vandrette tværbjælker (1 pr. række) med M10/M12 ekspansionsbolte, afstand ≤600 mm

3. Forinstaller hængeplader: Fastgør finjusterende hængeplader til de bagerste VESA-huller på skærmene, sørg for vandret justering

4. Monter skærme: Start fra nederste række, skub skærmkrogene ind i tværbjælkeåbninger, og fastgør låsene

5. Finjuster splejsningsgab: Juster 6-vejs donkraftsskruer med unbrakonøgle for at indsnævre mellemrum til ≤1,0 mm

6. Kabelhåndtering: Før alle kabler ind i ledningsrender og stram anti-løse skruer

7. Power-on test: Kontroller billedkontinuitet, tages i brug efter bekræftelse

Gulvstående installationstrin

1. Saml søjler: Forbind venstre og højre søjler med nederste krydsbøjler, installer justerbare fodpuder

2. Niveaujustering: Drej trædepuderne for højdejustering, kalibrer med niveaumåler

3. Tilføj diagonale afstivninger: Obligatorisk diagonal afstivning til højder over 2m til forstærkning

4. Skærmmontering: Følg trin 3–5 i vægmonteret procedure

5. Endelig låsning: Spænd alle forbindelsesbolte og tænd for test

Gældende scenarier

Sammenligning med traditionelle monteringer

FAQ

Q1: Hvilke størrelser af videovægpaneler passer dette beslag?

A: Kompatibel med almindelige 46", 49" og 55" videovægpaneler. For andre størrelser (43", 65"), tjek vores dedikerede modeller eller kontakt for tilpasning.

Q2: Er det besværligt at udskifte delvist defekte paneler?

A: Uafhængigt hængende design tillader separat adskillelse af enkelte paneler uden at påvirke stabiliteten af ​​hele videovæggen.

Q3: Kan monteringen passe til buede LCD-splejsningspaneler?

A: Standard videovægbeslag er fladstrukturerede. Buede adaptere er påkrævet til buede LCD-paneler. Giver krumningsradius og splejsningsradius til brugerdefineret behandling af buede arme.

Q4: Hvad er den maksimale skærmbelastningskapacitet og sikkerhedsfaktor?

A: Designet enkeltpanels belastningskapacitet: 80 kg (destruktiv testbelastning ≥ 160 kg), sikkerhedsfaktor ≥ 2,0. Det tungeste mainstream 55” panel er cirka 30 kg, 65” op til 45 kg, begge langt under designgrænsen. Kontroller stadig den faktiske belastningskapacitet af væg eller jord før installation.

Q5: Hvordan vælger man mellem vægmonterede og gulvstående typer?

EN:

• Beton / massiv murstensvæg→ Vægmonteret (lav pris, pladsbesparende)

•Glas / marmor / let stålkølvæg (ingen boring tilladt)→ Gulvstående (ingen dekorationsskader)

•Mobilbrug på flere steder→Mobil trolleyophæng (med hjul)

Q6: Er den kompatibel med skærme fra andre mærker (Samsung/LG/BOE)?

A: Ja. VESA-monteringshuller dækker 200×200 mm til 800×600 mm, kompatibelt med over 95 % af 46–55” kommercielle videovægpaneler på markedet. Adapterplader eller specialbearbejdning til rådighed til specielle hulmønstre.

Hvorfor vælge os?

•Over 10 års erfaring med fremstilling af videovægbeslag

•ISO9001:2015 kvalitetsstyringssystem certificering

•Selvejet fabrik med fuld intern pladebearbejdning, sprøjtning og montage

•Eksporterfaring: Produkter solgt til over 30 lande, herunder Europa, Amerika, Sydøstasien og Mellemøsten

•Tilpasningsevne: OEM/ODM-understøttelse i fuld proces med bekræftelse af 3D-tegning

•Eftersalgsgaranti: Svar inden for 24 timer, løsning leveres inden for 48 timer
