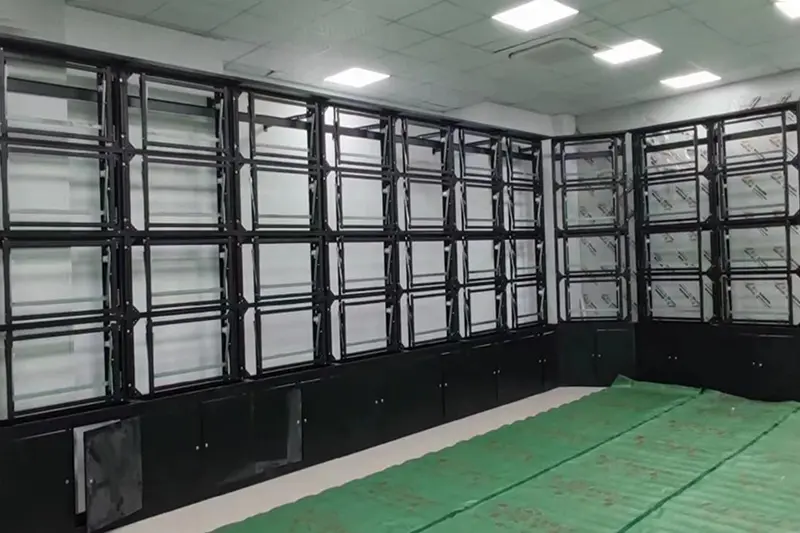

55-tommer videovægbeslag

Det 55-tommer videovægbeslag er et præcisionsinstallationssystem, der er udviklet til at opnå perfekt visuel justering. 55-tommer displayenheder med smal kant er meget følsomme over for ensartet søm; standardbeslag lider ofte af tilbagespring efter justering eller positionsskift på grund af temperaturudsving. Dette produkt har en dobbelt-møtrik anti-løsende finjusteringsmekanisme, der tilbyder et justeringsområde på ±10 mm (lodret og vandret) og ±6 mm (dybde); den giver taktil, præcis kontrol og sikrer nul drift, når den først er låst. Den er ideel til avancerede kommercielle applikationer, der kræver sømløse billeder, såsom TV-studiebaggrunde, store digitale kunstudstillinger på museer og flagskibsbutikker med vægge.

Hvorfor et særligt beslag er påkrævet til 55-tommer videovægge

Produktfordele

✅ Kompatibel med tung belastning: Fortykkede profiler og forstærkende ribber leverer 30 % højere enkeltpunkts belastningskapacitet end 49-tommer beslag, fri for sætning efter lang tids brug.

✅Stabile splejsningsspalter: Uafhængig låsning for hvert panel parret med låsemøtrikker forhindrer forskydning forårsaget af temperaturskift og mindre vibrationer.

✅Høj installationstolerance: Vandrette bobleniveauer forudinstalleret på tværbjælker og styreskråninger på krogeindgange tillader enkelt-person montering af tunge 55-tommer paneler med lethed.

✅Bred kompatibilitet: Understøtter VESA 600×400 mm og 800×400 mm hulmønstre, kompatibel med almindelige mærker af 55-tommer videovægpaneler.

✅ Overlegen vejrbestandighed: Udendørs pulverlakering til semi-udendørs anvendelse.

Materiale og strukturelle specifikationer

Nøglesammenligning med 46-tommer og 49-tommer beslag

Kernefunktioner

1. Kraftig trykbestandig ramme tilpasset til kraftige 55-tommer paneler

Hovedbjælken anvender 2,8 mm koldvalset stålplade, og søjletværsnittet er udvidet til 60×40 mm (30 % større tværsnitsareal end 49-tommers beslaget). Designet til en enkeltpladebelastning på ≥80 kg, mens den faktiske panelvægt kun varierer fra 25 til 35 kg, giver den tilstrækkelig sikkerhedsmargin uden bøjning, vridning eller sætning under langvarig ophængning.

2. Højpræcisions 6-vejs finjustering med anti-rebound-låsning

Lodret og vandret justeringsområde når ±10 mm, justering for og bag ±6 mm, overlegen i forhold til 46-tommer og 49-tommer modeller. Den dobbelte anti-løs møtrik struktur leverer tydelig justering feedback og nul drift efter låsning. Splejsningsgab forbliver stabile på lang sigt, selv med temperatursvingninger fra -10 ℃ til 50 ℃ eller mindre vibrationer.

3. Anti-torsion hjælpekroge for at eliminere stor paneltorsion

Høje 55-tommer paneler har tendens til at vride sig vandret under deres egen vægt, hvilket resulterer i ujævne spaltehøjder. To laterale propper er installeret på bagsiden af ​​hvert panel for fuldstændig at forhindre vridning, hvilket sikrer højdeforskel i begge ender af splejsningsgab ≤0,3 mm.

4. Dobbelt monteringstilstand: Vægmonteret og gulvstående

•Vægmonteret: Til beton- og massive murstensvægge, fastgjort med M12 ekspansionsbolte (større end M10 bolte brugt til 46/49-tommer beslag)

• Gulvstående: Udstyret med valgfri kraftige justerbare fodpuder og bundtværstrækstænger for at forhindre søjler i at vippe udad, velegnet til steder, hvor vægboring ikke er tilgængelig

5. Hurtig-adskillelse vedligeholdelsesdesign Kan betjenes af én person

Dobbeltlags øvre og nedre kroge med styreskråninger forbinder hængeplader og tværbjælker. Paneler kan fjernes ved at løfte 10 mm opad og derefter trække udad, betjenes af en enkelt arbejder. Vedligeholdelsesåbninger er reserveret på beslagets bagside for bekvem kabeltilslutning og frakobling.

6. Udendørs-grade vejrbestandighed for semi-udendørs scenarier

Udendørs pulverlakering består en 120-timers saltspraytest (mod 72 timer for almindelige beslag). Anvendelig til semi-udendørs rum såsom trafikinformationskiosker, udendørs reklameskærme og udhæng på stadioner, modstår rust og falmning.

Installationstrin

Der kræves to arbejdere; installation af et sæt med 4 paneler tager 2,5-3 timer (30 % længere end mindre størrelser på grund af tungere vægt)

1. Undersøgelse på stedet

Mål vægdimensioner, bekræft vægtype (beton/massiv mursten/letvæg), fastlæg layoutplan (f.eks. 3×3) og markér rammens monteringspositioner.

2. Fastgørelse af hovedramme

•Vægmonteret: Installer vandrette bjælker (en pr. række) fastgjort til vægge med M12 ekspansionsbolte med en afstand ≤600 mm fra hinanden

• Gulvstående: Monter venstre og højre søjler plus nederste tværstivere, fastgør til jorden med M12 ekspansionsbolte og forstærk søjlerne med diagonale afstivere

Kalibrer vandrette og lodrette niveauer gentagne gange med en niveaumåler for at sikre en stabil base.

3. Forsaml hængeplader

Fastgør finjusterende hængeplader til VESA-hullerne (600×400 eller 800×400) på bagsiden af ​​55-tommer paneler og hold pladerne vandrette.

4. Monter paneler en efter en

Start fra den nederste række, skub panelkrogene ind i bjælkeåbninger via styreskråninger, og fastgør bundlåsene. To arbejdere anbefales at løfte tunge 55-tommer paneler og justere kroge.

5. Præcisions finjustering

Juster 6-vejs donkraftsskruer (lodret/vandret/for-bag) med den medfølgende unbrakonøgle, brug anti-torsionstoppere for at sikre vandrette mellemrum med målsplejsningsgab ≤0,5 mm.

6. Kabelstyring

Før ledninger langs sidekabelrender, adskil stærke og svage strømkabler, og brug de bageste vedligeholdelsesåbninger til senere vedligeholdelse.

7. Endelig låsning

Spænd de dobbelte anti-løse møtrikker på alle enheder, og inspicér den samlede stabilitet.

8. Power-On Test

Tænd og fejlfind skærmeffekter; tages i brug, når splejsningsydelsen opfylder kravene.

Applikationsscenarier og anbefalede konfigurationer

FAQ

Q1: Kan panelernes vandrette niveau justeres individuelt efter montering?

A: Ja. Hvert panels hængeplade er uafhængigt designet med lodret og vandret finjustering; positioner kan ændres via donkraftsskruer selv efter installation.

Q2: Kan splejsningsdimensioner tilpasses i henhold til stedets forhold?

A: Modulær struktur understøtter fri kombination af rækker og kolonner til at bygge videovægmatricer af enhver størrelse, som projektet kræver.

Spørgsmål 3: Vil 55-tommer videovægbeslaget deformeres eller blive løst ved langvarig, daglig brug?

A: Førsteklasses stålmaterialer plus beskyttende belægning forhindrer strukturel deformation og løsning under normale indendørs forhold.

Q4: Hvilke værktøjer kræves til installation?

A: Slagboremaskine / elektrisk hammer (12 mm & 14 mm bor), niveaumåler, 8–10 mm gaffelnøgle, 4 mm/5 mm unbrakonøgle, målebånd, markør.

Spørgsmål 5: Kan 55-tommer-beslaget bruges i flæng med 49-tommer / 46-tommer beslag?

A: Udveksling anbefales ikke. 55-tommer paneler vejer 30 % mere og står omkring 15 cm højere med et andet tyngdepunkt. Dette beslag har målrettede opgraderinger: tykkere fjernlys (2,8 mm vs 2,0 mm), bredere søjletværsnit (60×40 mm vs 50×30 mm), større justeringsområde (±10 mm vs ±6 mm) og M12 ekspansionsbolte (vs. M10). Dedikerede modeller anbefales kraftigt.
